空気からパンを作る特許
ハーバー＝ル・ロシニョール US 971,501「Production of Ammonia」（1910）
窒素は空気の8割を占めるのに、植物も人もそのままでは使えない。1909年、ハーバーは窒素と水素を「高い圧力」と「触媒」で直接つなぎ、アンモニアにする道を示した。この頁では、たった1頁・図面なしの米国公報を読みながら、なぜ高圧なのか、なぜ触媒なのか、なぜ8%しか取れないのに工業になったのかを、図と計算で順にほどく。最後に、6本のクレームが工業プロセスに届かなかった理由を確かめる。

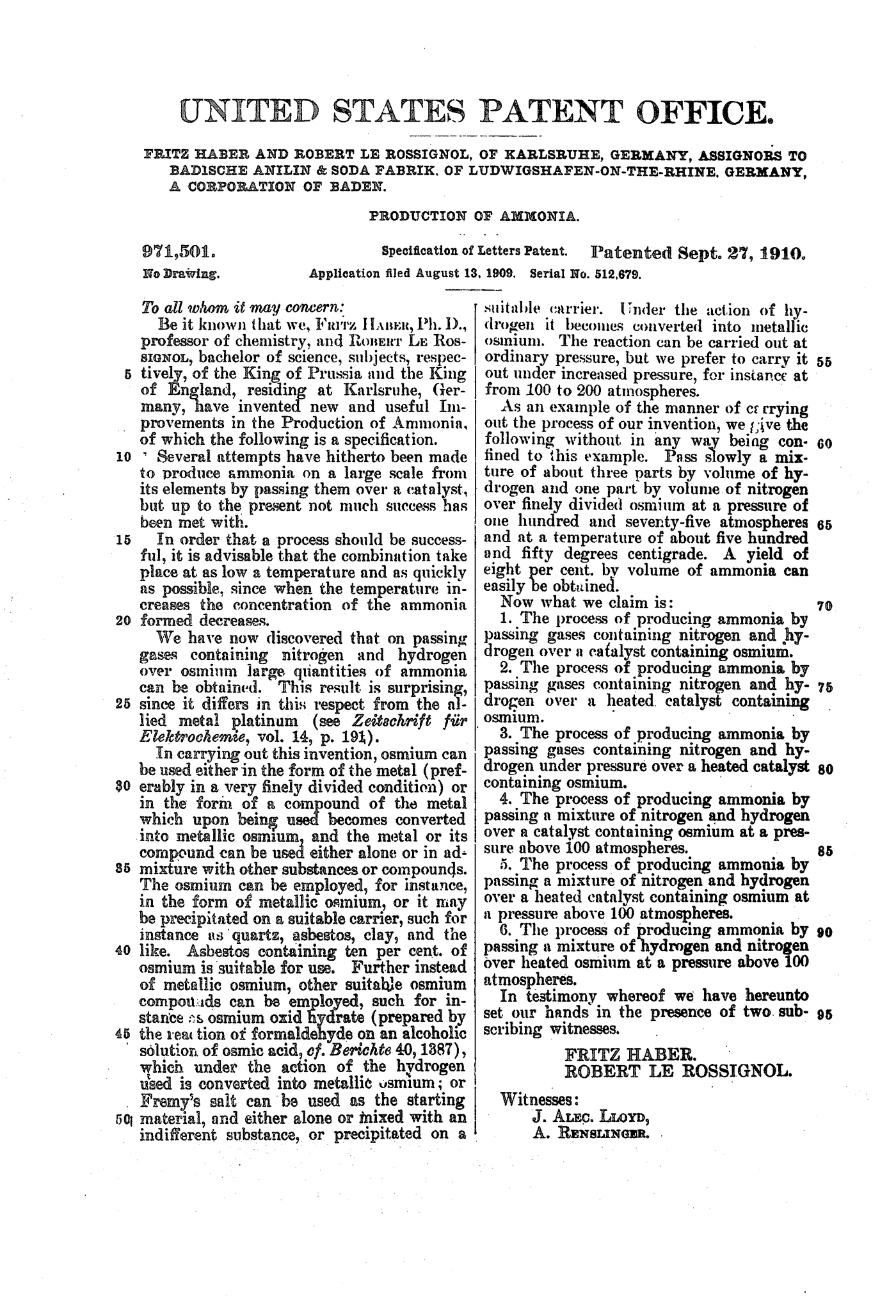

一枚の公報を読む
公報の上の番号をクリック（タップ）すると、その部分が何を言っているかを右に出す。1910年の米国公報は書式がまだ素朴で、「課題 → 発見 → 実施の形 → 好ましい条件 → 実施例 → クレーム」が一続きの文章で並んでいる。
なぜ難しいのか ── 三重結合と、逆向きの都合
反応式そのものは中学校の理科で書ける。難しいのは、この式に「進ませたい方向」と「進む速さ」が逆の条件を求めるという性質が埋まっていることだ。
公報の左段15〜20行目がちょうど壁②を言っている──“when the temperature increases the concentration of the ammonia formed decreases.” だから「できるだけ低い温度で、できるだけ速く」結合させたい。ところが低温では壁①に阻まれる。このねじれを解くのが、高圧（平衡を押す）＋触媒（低めの温度でも速くする）の組み合わせだった。
平衡と速さ ── 温度と圧力を動かしてみる
窒素1：水素3の混合ガスが、ある温度・圧力で「最大どこまでアンモニアになれるか」（平衡濃度）を計算して描く。曲線は圧力ごと、赤い点がいまの設定。右の「速さ」は温度だけで決まる目安だ。
計算は理想気体近似（Gillespie＝Beattie 型の平衡定数式）。高圧では実在気体の補正で実際の値は数割ずれるが、傾向を見るには十分。速さは見かけの活性化エネルギーを 100 kJ/mol と仮定したアレニウス式の相対値で、触媒・装置で大きく変わる──あくまで「温度を下げると何倍遅くなるか」の感覚用。
実施例（175気圧・550℃）を選ぶと、平衡濃度はおよそ1割。公報が書く 「8%が容易に得られる」 は、この上限にかなり近づいていたことになる。触媒がよく働いていた証拠だ。逆に常圧では1%にも届かない──圧力をかけない限り、どんな触媒でも量は取れない。ハーバーが「常圧でもできるが、100〜200気圧が好ましい」と書いた理由がここにある。
触媒は何をしているか ── 山を低くする、行き先は変えない
金属の表面で起きる4段
- 吸着 ── N₂ が金属表面に寄りかかる
- 解離 ── 表面の助けで N≡N が切れ、N 原子がばらばらに張り付く（ここが一番の難所）
- 水素化 ── 表面の H が N に一つずつ付く（N→NH→NH₂→NH₃）
- 脱離 ── できた NH₃ が表面から離れ、場所が空く
難所は「窒素をつかむ力」の加減だ。弱ければ N≡N を切れず、強すぎれば N が張り付いたまま離れない。オスミウムやウランはこの加減が良かった。明細書が「白金とは違って驚くべきことに」と書くのは、同じ白金族でも白金はつかむ力が合わなかった、という発見の報告になっている。
明細書はさらに、オスミウムを微粉末にする・石英や石綿などの担体に載せる（石綿にオスミウム10%）と書く。表面積を増やして「つかむ場所」を稼ぐ工夫で、のちの鉄触媒にもそのまま通じる考え方だ。
8%で足りる理由 ── 取り出して、残りを回す
1回通しても1割弱しかアンモニアにならない。それでも工業になったのは、できたアンモニアだけを冷やして液体で抜き取り、残りの窒素・水素を圧力をかけたまま触媒へ戻すからだ。抜けた分だけ新しいガスを足せば、原料はほぼ全部いずれアンモニアになる。ハーバーの実験装置は、この循環式だった。

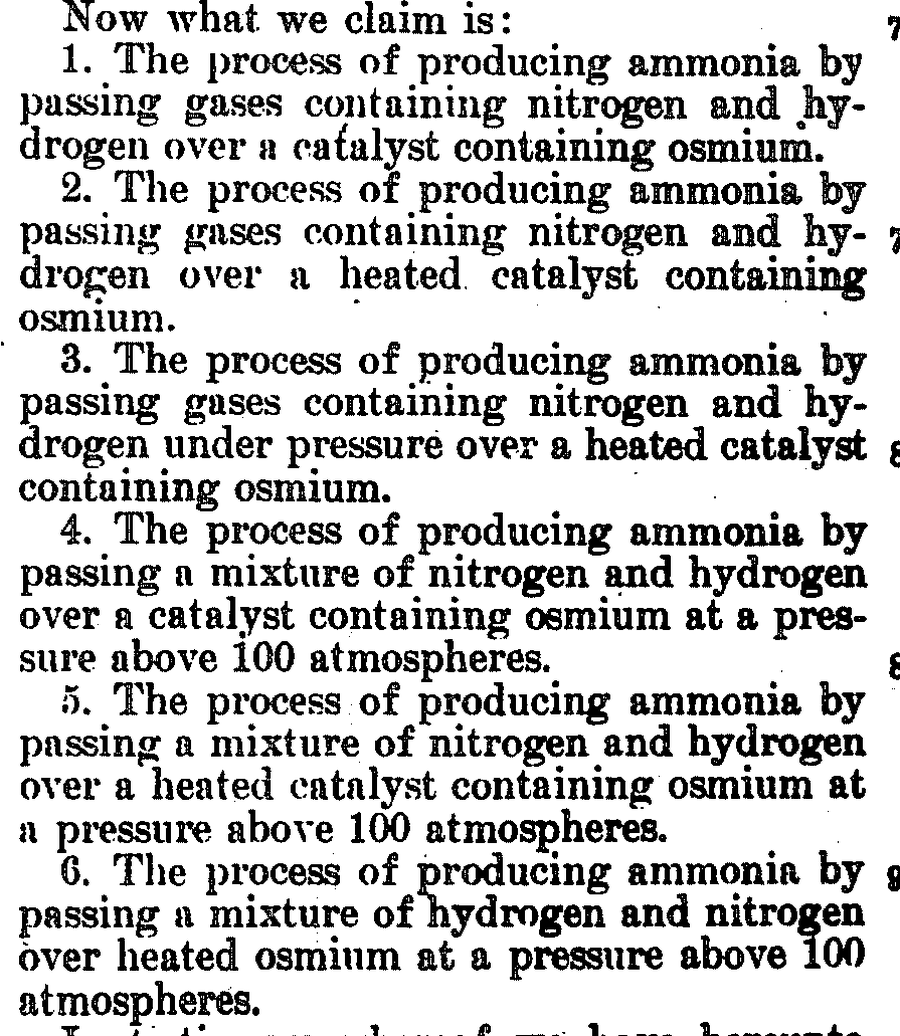

6本のクレームは、どこまで届くか
6本は全部「アンモニアを作る方法」で、要素の足し引きでできた階段になっている。一番広いのは第1クレーム（オスミウム含有触媒に通す、だけ）。第3クレームは「加圧下で、加熱した」を足したもの。第4〜6は「100気圧超」に絞った。
そして6本すべてがオスミウムを要件に持つ。条件（圧力・温度）をいくら一般化しても、触媒の材料で一点に縛られている。右の公報の切り抜きと、下の当てはめ表で確かめてほしい。
当てはめ：この工程は、どのクレームに入るか
| クレーム | 要件 | オスミウム | 加熱 | 圧力 | 判定 |
|---|
学習用の文言どおりの当てはめで、法的な侵害判断ではない（本特許は1世紀以上前に満了している）。第6クレームの「heated osmium」が担持触媒まで読むかは解釈が分かれるので「△」とした。
実験室から工場へ ── 公報に書かれなかった二つの壁
1909年7月、ハーバーはカールスルーエの卓上装置でアンモニアが滴り落ちるのを BASF に見せた。そこから工場までにボッシュとミッタシュが越えたのは、どちらもこの公報の外にある壁だった。
| 実験室（この公報） | 工業化（BASF・オッパウ） | |
|---|---|---|
| 触媒 | オスミウム（他にウランも有効と報告） | 鉄＋助触媒（アルミナ・カリ）。ミッタシュが数千種の配合を系統的に試験して到達 |
| なぜ替えた | オスミウムは地球上に極めて少ない。当時の世界の在庫を BASF がほぼ買い占めたと伝えられる | 鉄は安く、どこでも手に入る。助触媒で表面積と活性を保つ |
| 反応器 | 小さな鋼管で足りた | 大きな炭素鋼の筒は高温高圧の水素で数日のうちに脆くなり破裂した → 二重構造を新設計 |
| 水素 | ボンベで足りる | 安価な水素を大量に作る工程そのものを整備する必要 |
| 権利の置き場 | この特許：オスミウム＋条件の製法クレーム | 触媒の配合・装置・運転条件は別の特許とノウハウの側へ |
水素はなぜ鋼を壊すのか
高温高圧の水素は原子の形で鋼の中へしみ込む。中で鋼の炭素（炭化物）と出会うとメタンになり、メタンは分子が大きくて抜け出せない。粒の境目にガスが溜まって細かい割れが生まれ、炭素も抜けて鋼は柔らかく脆くなる（脱炭・水素侵食）。
ボッシュの答えは、そもそも炭素の少ない軟鉄で水素を受け止め、しみ出た水素は外筒の小さな孔から逃がし、圧力は外の鋼に任せるという分業だった。化学の発見を、材料と機械の問題に翻訳し直したところに工業化の本体がある。
年表
- 1908ハーバー、ドイツで出願（のちの DE 235,421）
- 1909-07カールスルーエで卓上装置を BASF に実演（オスミウム触媒・高圧・循環）
- 1909-08-13米国に出願（Serial No. 512,679）── この公報
- 1909〜ミッタシュが触媒探索を開始、鉄系＋助触媒へ
- 1910-09-27US 971,501 登録。譲受人は BASF（Badische Anilin- & Soda-Fabrik）
- 1913オッパウ工場が操業開始。空気中の窒素が工業的にアンモニアへ
- 1918ハーバーにノーベル化学賞（授与は1919年）
- 1931ボッシュにノーベル化学賞（ベルギウスと共同、高圧化学法の開発）
知財の読み筋 ── 書いたものと、稼いだもの
公報が押さえたもの（守）
- 原料：窒素と水素を含むガス
- 触媒：オスミウムを含むもの（6本全部）
- 条件：加熱、加圧、100気圧超
- 型：物ではなく製法（プロセス）クレーム。反応条件で縛る
- 図面：なし。権利の核は「工程と条件」
工業化の価値があった場所（隠・別の権利）
- 鉄＋アルミナ＋カリの触媒配合と、その作り方
- 水素に耐える二重壁の反応器と高圧機械
- 未反応ガスの循環・熱回収・ガス精製の運転条件
- 安価な水素の大量製造
- 何千回もの試験で得た「効かない配合」の知識
ここから持ち帰る三つの問い
- 上位概念で書けたか。発見の本質は「高圧で平衡を押し、表面で窒素を解離させる金属触媒を加熱して使う」だった。それを実施例の材料（オスミウム）で書くと、材料を替えた工業プロセスは外れる。⑥で「BASFの工業プロセス」を選ぶと、6本すべてが外れることを確かめられる。
- 書かないことを選んだのか、書けなかったのか。1909年8月の出願時点で鉄触媒はまだ見つかっていない。工業化の肝が明細書に出てこないのは隠したからではなく、時間軸の問題でもある。結果として、改良は別の特許とノウハウに積み上がった。
- 製法クレームは見えにくい。工場の中で何気圧・何度・何の触媒で作ったかは、製品のアンモニアを見ても分からない。だから製法の側は「特許で開示する」より「秘匿する」価値が上がりやすい。ハーバー＝ボッシュは基本特許（守）と装置・触媒ノウハウ（隠）を重ねた型として読める。
事業の側（BASF から IG ファルベンへ、肥料と爆薬の両面）まで含めた一枚は、発明と知財のビジネス図鑑のハーバー・ボッシュのカードにある。この頁はその「公報を読む」欄を、原理の側から掘り下げたもの。
